振动分析软件BroadVibra升级

我们对振动分析和控制软件BroadVibra进行一些重大升级。升级包括振动分析功能和无线振动传感器控制以及振动数据可视化。详情如下:

  • 为机器预测性维护添加了以下振动分析参数。根据曲线的趋势,用户可以预测机器的状况。新参数包括:峰度、波峰因子和偏度。峰度反映了随机变量分布的特征,轴承振动信号的峰度值一般在3到45之间变化。与RMS相比,峰度对早期故障敏感。波峰因数定义为峰值与RMS的比值。阈值可用于判断轴承的物理状况。偏度是属性不对称程度的特征参数,概率密度曲线相对于冲击和振动。

Vibration peak trend analysis

  • 优化的无线振动传感器控制。现在,DAQ调整与实时图表位于同一面板上。可以方便地观察实时图表,也可以轻松调整无线振动传感器设置。实时加速度和温度数据显示是博森无线系统的主要优势之一。大多数其他无线物联网系统不允许实时数据可视化能力。
  • 调整了图表显示的布局。新的振动和温度数据可视化的可视区域比以前增加了 30%。
  • 为用户提供更大的灵活性来添加甚至删除传感器。
  • 用于振动 FFT 分析的无线振动传感器选择现在使用传感器名称,而不是 ID。这样更方便用户做出正确的选择。

实时无线振动传感器数据

更多令人兴奋的改进正在进行中。

无线振动传感器SVT200-A即将上市

我司将发布一款新型超低功耗无线振动传感器SVT200-A。SVT200-A将取代流行的无线振动传感器SVT100-A。SVT200-A 将于 2021 年 9 月开始发货。与 SVT100-A 相比,有以下三大改进:

  • 待机电流从 4-6uA 降低到 2.1 uA。这使得 SVT200-A 在低功耗方面成为新的行业领导者。超低功耗对于无线振动监测应用至关重要。
  • 无线范围至少提高 25%。SVT200-A在开放空间(视线)中可以达到300米。这一新的改进也至关重要。
  • 工作温度范围提升至-55至85摄氏度。这使得 SVT200-A 成为业内最坚固的无线振动传感器。

同样,SVT200-A 支持 SVT100-A 的所有数据采集模式:实时模式、批处理模式和单 DAQ 模式。所有三种模式都可以再次为同一组中的传感器同步。随着所有新的改进,SVT200-A将成为用于预测性维护的新型最佳无线振动传感器。

SVT200-A 提供两种金属底座选择:铝合金 6061 和不锈钢。我们提供铝合金底座,将传感器的重量减轻到仅约50g。超紧凑和超轻的 SVT200-A 是将影响振动分析的外部因素降至最低的理想选择。不锈钢版本仍然重100g。

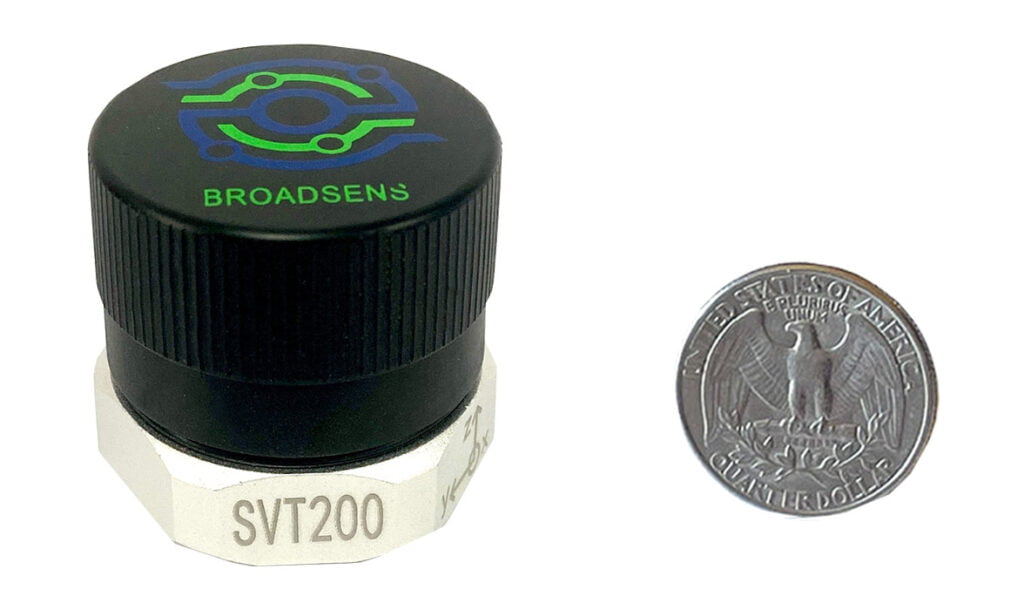

无线振动传感器 SVT200-A

无线振动传感器SVT200-V新特性

在过去的一周里,我们一直在微调令人兴奋的无线振动传感器SVT200-V。我们添加的一项新功能是以g为单位的加速度RMS测量。我们意识到,除了以单位m / s为单位计算的相对振动速度之外,还必须具有此值。Broadsens的振动监测软件BroadVibra还将添加自动归零偏移功能,当无线振动传感器SVT200-V安装在结构上时,该功能允许消除加速度偏移。与原始的相对振动速度和温度测量相比,增加的测量、计算和数据传输可能会消耗略高的功率。因此,我们回过头来进行了广泛的实验,以确保功耗仍然与以前的水平相当。

调整软件布局以实时绘制加速度RMS值。实时显示振动(加速度)数据是我们软件的主要功能。更新的实时振动图如下所示。

用于无线振动传感器SVT200-V的振动监测软件接口

最后,我们迈出的一大步是测量间隔。我们决定将默认测量间隔设为 1 秒。1 秒间隔提供实时测量体验,这十分至关重要。为了实现这一目标,我们做了大量工作,以确保无线振动传感器SVT200-V内部的小电池仍然可以使用很长时间。我们的目标是提供业内最好的无线振动传感器,而 SVT200-V 使之成为可能。以下是有关电池在 1s 测量间隔内可以使用多长时间的数据(请注意,工作温度假设为室温,变化为 +/- 10 度。用1100mAh电池容量估计计算):

  • 恒定振动环境,加速度变化始终超过0.25g:1年半
  • 间歇振动环境,加速度变化超过0.25g 每天50%:3年
  • 机器每天运行 8 小时的普通工厂:4 年

常规工厂测量间隔的改善和电池寿命的延长得益于整体振动传输的动态调整:当未检测到振动时,SVT200-V 每 10 秒发送一次振动测量值。当检测到振动时,SVT200-V 每 1 秒发出一次测量值。所有计算和调整都在无线振动传感器 SVT200-V 内完成。

注意:SVT200-V需要与Broadsens的无线网关配合使用,才能享受Broadsens提供的超低功耗特性。



无线振动传感器SVT200-V可预订了

最紧凑、最令人兴奋的无线振动传感器之一 SVT200-V 现已开始接受预订!SVT200-V 无疑是同类产品中最好的低功耗无线振动传感器之一。第一个惊人的功能是连续监控。SVT200-V 是唯一一款可以连续监测多年电池寿命的无线振动传感器。机器缺陷可能来自缓慢的原因,例如磨损、不平衡等。损坏或缺陷也可能来自冲击或冲击等突发事件。传统的振动监测方法会错过这种突发事件。如果工厂依靠振动分析师每周来分析一次,机器可能会在几天内处于不良状态。当振动分析师进来时,可能已经很晚了,损害已经完成。使用SVT200-V超低功耗无线振动传感器,可以在几秒钟内报告此类事件。机器可以按时维修,以避免进一步损坏。SVT200-V内部集成了振动诊断算法,因此传感器仅连续发出振动分析结果以节省功耗。

无线振动传感器SVT200-V的另一个惊人功能是其尺寸。SVT200-V 的直径仅略大于四分之一的直径。无线振动传感器非常紧凑,这使得无线振动传感器几乎适用于任何空间。无线振动传感器非常容易安装。SVT200-V 可通过环氧树脂或螺钉安装。紧凑的尺寸也减轻了重量。SVT200-V 重量不到 50g,是业内最轻的无线振动传感器之一。其中SVT200-V的底部由硬化和电离铝合金制成,耐腐蚀。

所有这些惊人的功能使 SVT200-V 轻松成为 2021 年最好的无线振动传感器之一。另一个接近的无线振动传感器是Broadsens的SVT100-A无线振动传感器,它可以传输原始加速度数据,从而实现更高级的振动分析。SVT100-A 无线振动传感器可用于 FFT 分析和其他振动分析技术。

请注意,SVT200-V 和 SVT100-A 无线振动传感器都需要与 Broadsens 的无线网关配合使用,以实现其高级功能。

Compact wireless vibration sensor SVT200-T

无线振动传感器SVT200-V

Broadsens一直在研究最令人兴奋的无线振动传感器之一,称为SVT200-V。SVT200-V 旨在实现超低功耗设计、超级易用性和可靠性。我们很高兴与大家分享这款即将推出的业内最佳无线振动传感器的先睹为快。无线振动传感器SVT200-V的一个主要特点是能够长时间连续监测振动水平。有多长?目前的估计是五年多。这使得SVT200-V成为唯一可以连续监测机器状况并连续发送监测结果超过五年的无线振动传感器。大多数无线振动传感器每天会获取数据 1-2 次,然后进入睡眠状态。或者一些无线振动传感器连续获取数据,并在几天内耗尽电池电量。SVT200-V 不断进行振动水平测量,并将测量结果发送到 Broadsens 的无线网关。

SVT200-V 在无线振动传感器内部集成了智能算法,可动态调整数据输出速率。当检测到振动时,无线振动传感器SVT200-V会发出更多的振动测量值。当没有任何反应时,SVT200-V 将发出更少的测量值。SVT200-V 的振动测量频率也远高于业内任何其他无线振动传感器。SVT200-V 以 2 秒到 10 秒的间隔发送振动水平测量值,而其他无线振动传感器的间隔为几分钟。通过执行无线振动传感器内部的所有数据采集和数据处理,SVT200-V 减少了无线网关的负载。

与博森斯的SVT100-A无线振动传感器类似,SVT200-V也小巧轻便。SVT200-V 的尺寸不到其他无线振动传感器的一半。这些功能得益于Broadsens工程师在超低功耗无线设计方面的多年努力和专业知识。

SVT200-V目前正在密集测试中,正式图片尚未发布。但这是来自无线网关GU200的振动屏幕截图。SVT200-V 不仅可以测量整体振动水平,还可以测量机器/结构表面温度。温度传感器安装在与机器/结构结构接触的传感器底部。此设计使 SVT200-V 具有更好的温度精度。大多数其他无线振动传感器只能测量环境温度,这可能与机器表面温度相差10度以上。

Overall vibration measurement

SVT200-V 无线振动传感器的测量结果可以直接使用 ISO 振动标准进行解释。通过参考ISO 10816定义的振动严重性级别,振动监测和分析从未如此简单。ISO 10816规定了测量和评估机器非旋转部件振动的一般条件和程序。
