周期定时器与同步多路数据采集

Broadsens为超低功耗无线振动传感器添加两个新功能:周期性DAQ能力和同步多DAQ模式。

周期性数据采集能力。

如果启用,则会为每个计时器添加此功能。Broadsens无线网关可能有多组SVTA系列无线振动传感器。每组还可以有多个SVT-A系列传感器。每个组也可以有多个计时器。每个计时器都可以有一个开始时间和结束时间。例如,组“08”的开始时间为上午 8:00,结束时间为上午 11:00。启用定期DAQ后,可以指定组中的传感器定期获取数据。例如,从上午 10:2 到上午 8:00 可以将 11 分钟的时间段和 00 分钟的 DAQ 持续时间添加到计时器中。然后“08”组中的无线振动传感器将在上午 8:00 获取数据 2 分钟;上午8:10,持续2分钟;上午 8:20 持续 2 分钟...,直到上午 11:00 计时器停止。

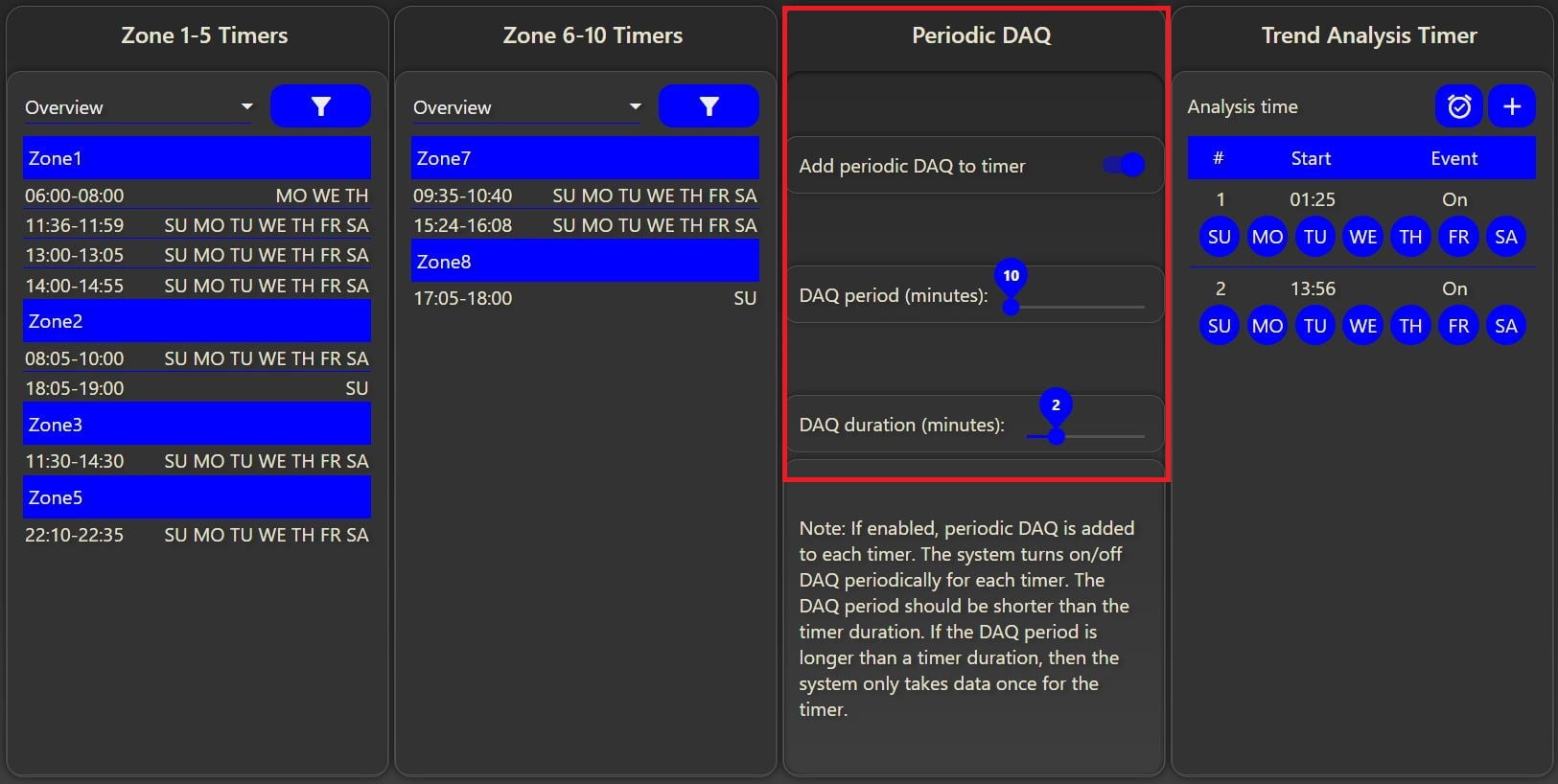

Auto timer for vibration sensor data acquisition

同步多数据采集模式

现在,同一组的无线振动传感器可以同步,以多DAQ模式获取数据。在这种模式下,所有传感器开始以指定的采样率(400Hz至25.6kHz)同时采集固定数量的样本,并将数据无线传输到网关;当所有传感器完成传输样本后,它们开始同时以给定的采样率采集另一个固定数量的样本,并再次将数据传输到网关。重复此过程,直到用户手动停止数据采集,或者计时器自动发出“stop”命令。

可选择的采样点为:2048、4096、8192 和 16384。同步数量目前限制为 2 到 4 个传感器。用户想要获取数据的时间没有限制。这种长期的数据采集能力使Broadsens的无线振动传感器成为业内最好的传感器之一

这种数据采集对于长时间监控机器状况非常有用。由于所有传感器都同步以在同一组中获取数据,因此可以相互比较数据并发现机器的潜在缺陷。

这两个新功能都可以在最新的振动传感器控制和分析软件 BroadVibra 2.2.2 及更高版本中找到。

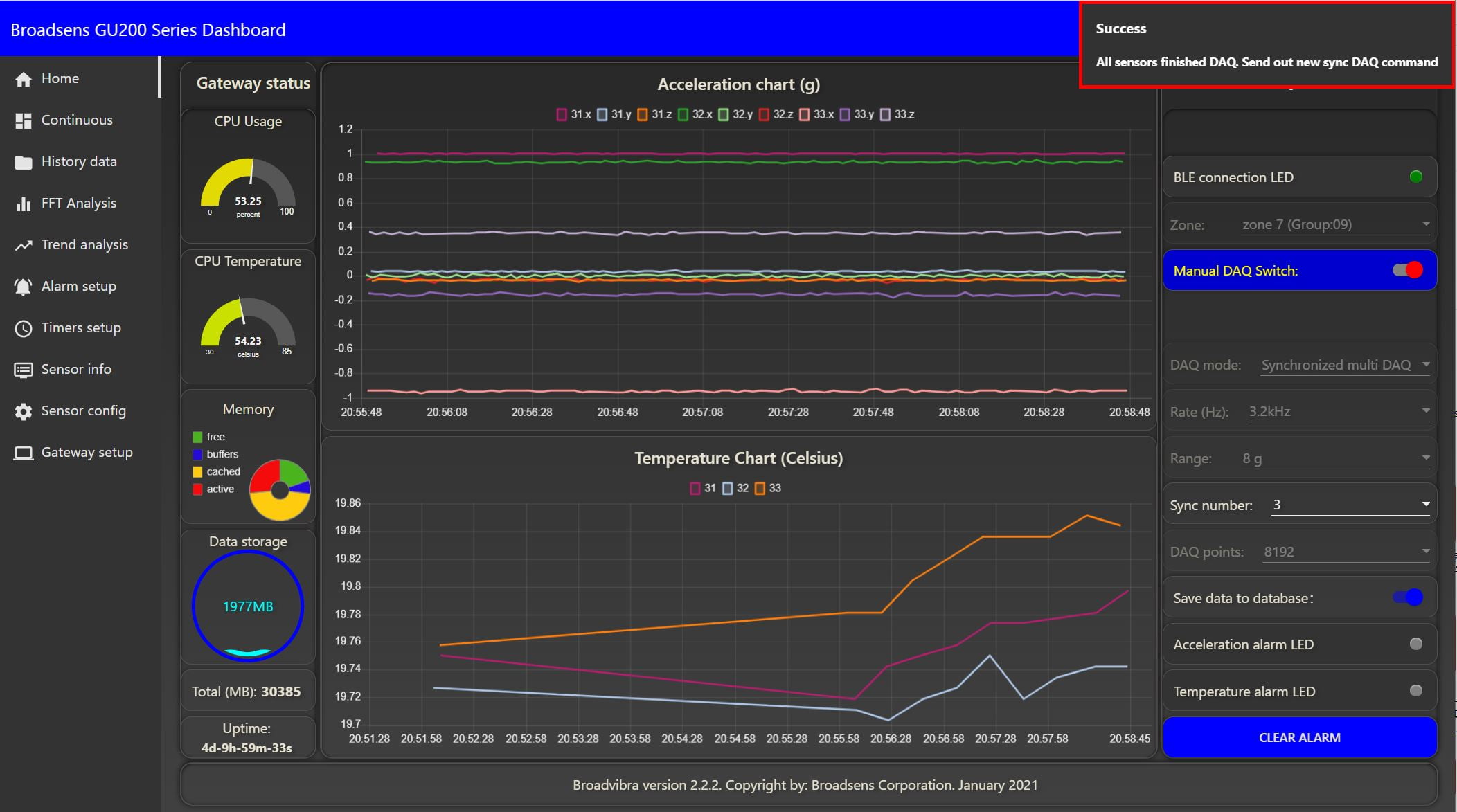

Multi wireless vibration sensor continuous data acquisition

管道振动实时无线监测

Broadsens刚刚扩大了其作为业内最好的无线振动传感器制造商之一的领先地位。再次升级了其高性能实时无线振动和温度传感器SVT200-V。响应时间从 1s 增加到小于 0.5 秒。这使得SVT200-V响应速度至少比市场上的其他实时无线振动传感器快100倍。在以前的版本中,如果撞击事件超出监控窗口,SVT200-V 也可能错过一些影响。在这种新设计中,SVT200-V 连续监测振动事件,没有任何间隙。功耗仍然与以前的版本相当,是业内最好的。

在此应用中,SVT200-V 用于管道监控。Broadsens的超低功耗无线振动传感器SVT200-V专为实时振动和温度监测而设计。SVT200-V 具有与类似无线振动传感器相似甚至更长的电池寿命,并且尺寸要小得多。这一切都归功于Broadsens的创新设计和持续的研发投资。

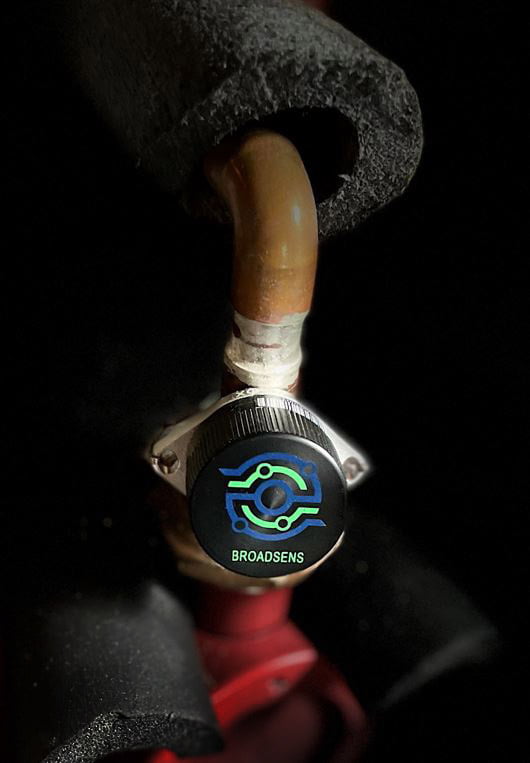

wireless vibration sensor for pipe monitoring

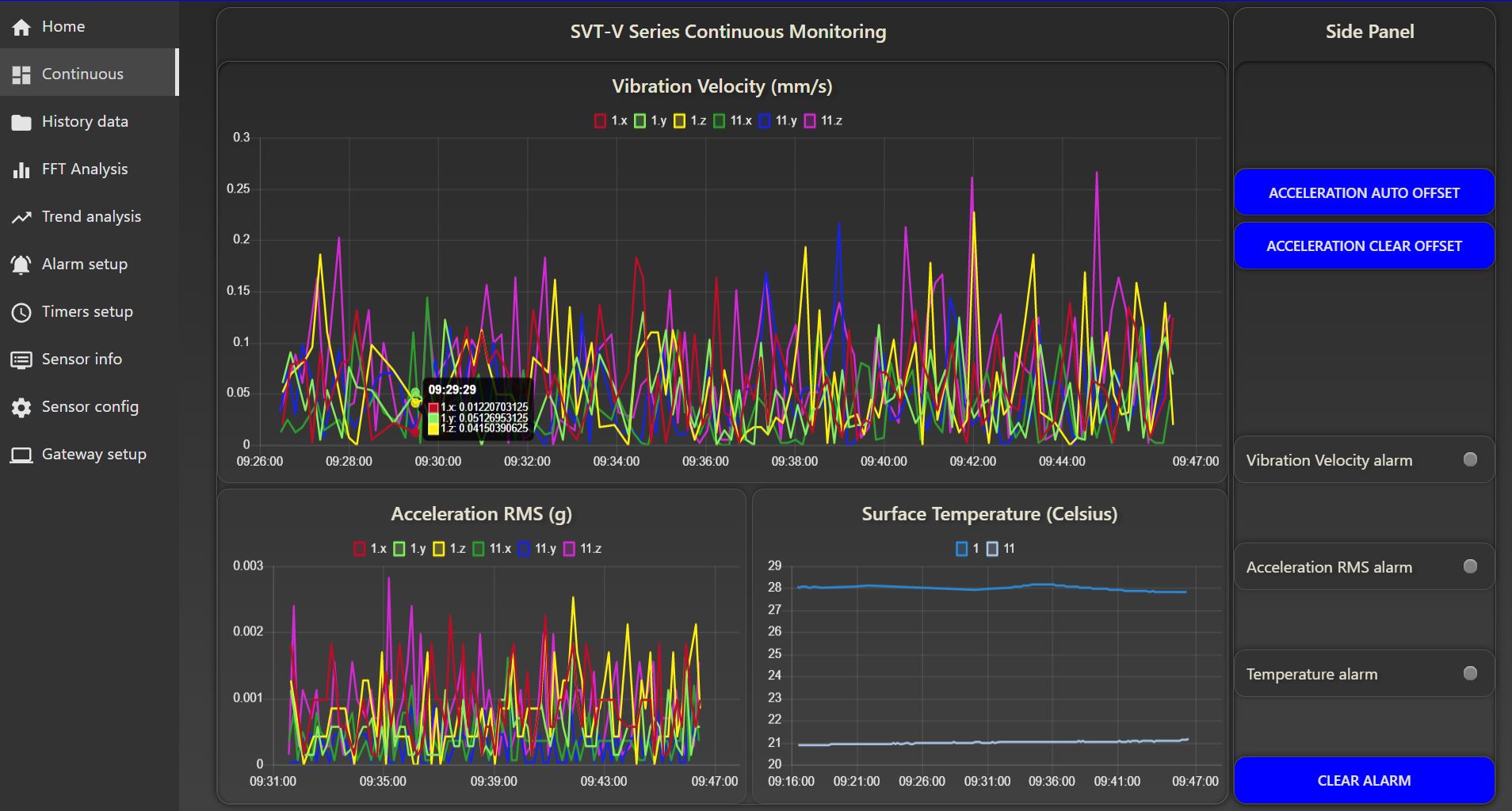

Small vibration signal when pump is idle

泵处于空闲状态,振动水平小

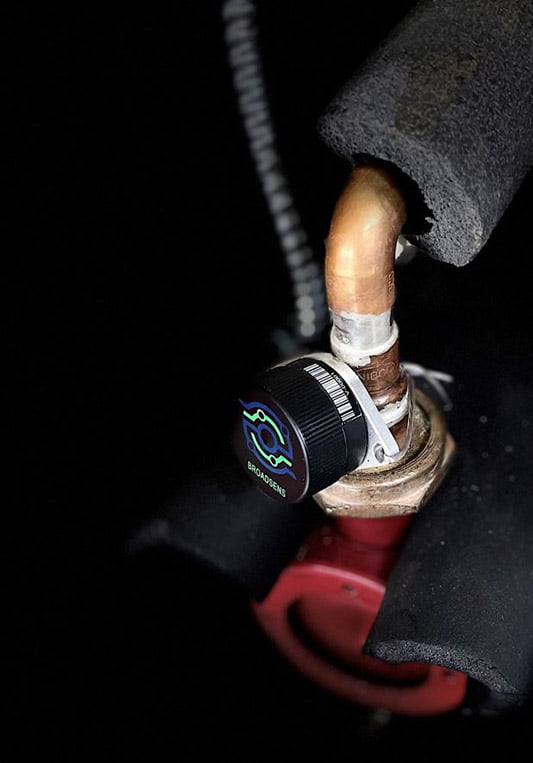

compact wireless vibration sensor mounted on pipe

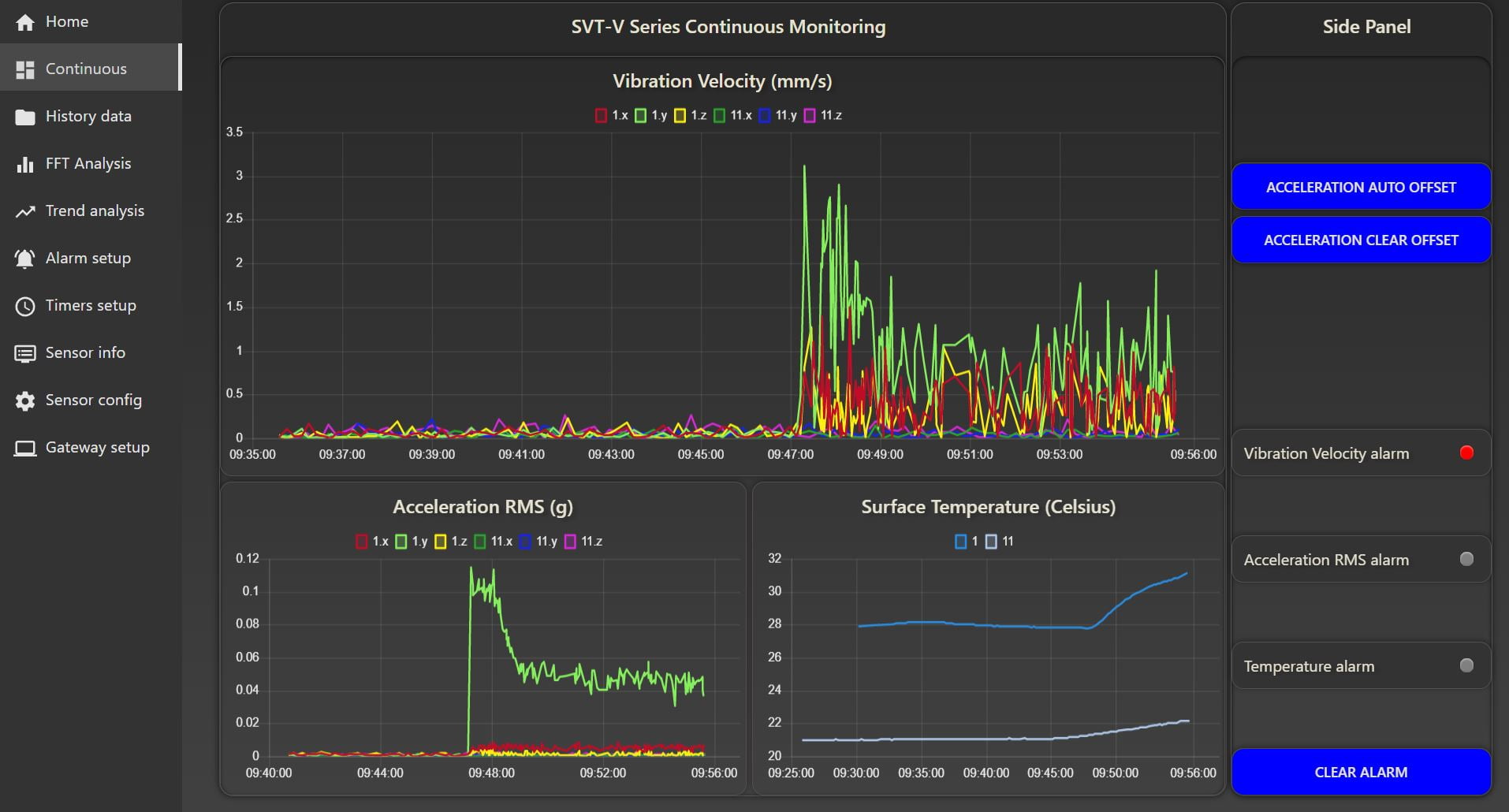

Vibration signal when pumps starts running

泵开始运行,振动传感器#1显示振动水平突然增加

SVT200-V 可通过螺钉、扎带、吊线或环氧树脂轻松安装。在以下应用中,吊线用于将一个传感器(传感器#1)安装在靠近热水泵的管道上。在此设置中,我们使用了两个实时无线振动监测传感器SVT200-V。

另一个传感器#11安装在另一个温度较低的位置。图片显示了泵打开之前和泵打开后的清晰比较。当泵打开时,传感器#1的振动速度和加速度RMS值突然跳跃。

当没有振动时,SVT200-V 每 10 秒发送一次测量值。当检测到振动时,无线振动传感器切换到高频数据采集模式,并在0.5s内连续发送测量值。

创新的设计使SVT200-V可以同时检测机器的低频缺陷和高频缺陷。

SVT300-A 和 SVT400-A 正在准备中

超低功耗无线振动传感器SVT300-A 和 SVT400-A 将很快用于Broadsens的机器状态监测和预测性维护系统。Broadsens旨在提供业内最好的无线振动传感器。SVT300-A 提供以下加速度测量范围:+/-2g、+/-4g、+/-8g 和 +/-16g;SVT400-A 提供以下加速度测量范围:+/-8g、+/-16g、+/-32g 和 +/-64g。加速度范围可通过BroadVibra软件进行调节。这两款即将推出的超低功耗无线振动传感器将结合SVT200-A和SVT200-V无线振动传感器提供完整的振动监测解决方案。SVT200-A 在三种型号中提供最佳的灵敏度范围,SVT300-A 以出色的信噪比覆盖最常用的加速度范围,SVT400-A 是加速度高达 64g 的高振动环境的理想选择。



与 SVT200-A 类似,SVT300-A 和 SVT400-A 无线振动传感器可提供业内最佳的电池效率。典型空闲电流为 2.1uA。在实时模式下,包括数据采集和传输在内,平均电流消耗小于200uA。两个即将推出的传感器都具有与SVT200-A相同的镜头。它们还具有两种基材选择:用于轻质应用的硬化铝合金 6061 和用于高腐蚀性环境的不锈钢。对于典型应用,建议使用硬化铝合金6061,因为它重量轻,对振动监测的干扰较小。请注意,即使是不锈钢版本的Broadsens无线振动传感器也比大多数其他无线振动传感器轻得多。笨重的振动传感器会影响振动测量精度。

SVT300-A 和 SVT400-A 在不同采样模式下还具有 50Hz 至 25.6kHz 的可调采样率。因此,SVT300-A 和 SVT400-A 的操作与超低功耗无线振动传感器 SVT200-A 完全相同。Broadsens A系列无线振动传感器是机器状态监测和预测性维护的理想选择。这些传感器应与Broadsens的边缘计算无线网关一起使用,以进行高级振动分析

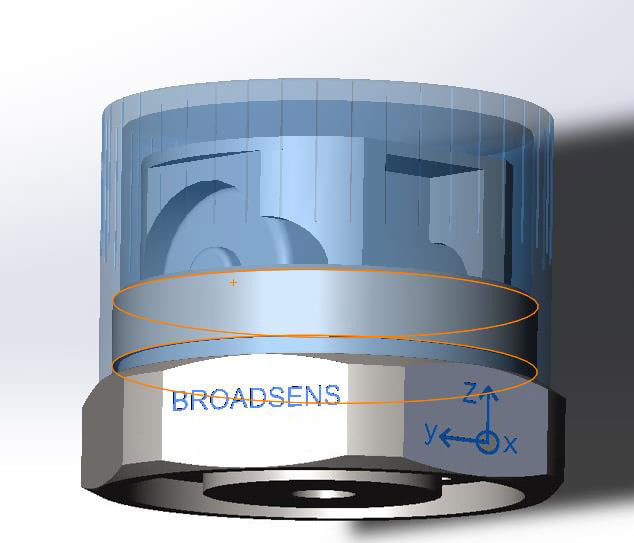

3D model of wireless vibration sensor SVT300-A

无线振动传感器SVT100-A固件升级

Broadsens最近发布了流行的无线振动传感器SVT100-A的固件升级。超低功耗无线振动传感器SVT100-A于2020年秋季发布。SVT100-A基于Broadsens于2016年开发的无线传感器。第一代无线传感器包括无线温度传感器、无线振动传感器、无线运动传感器等。但是,由于WIFI协议,当时的功耗非常高。Broadsens花了五年时间才将电力发挥到业内最佳水平。尽管 Broadsens 于2020 年10 月发布了无线振动传感器 SVT100-A 作为升级版,但我们继续为以前的传感器提供支持。此新固件版本使 SVT200-A 的功耗几乎与 SVT100-A 相同。SVT200-A 的最新固件版本是 1.100。强烈建议使用 SVT100-A 的客户将其固件升级到最新版本,以享受行业领先的无线振动传感器功能。新的升级还允许 SVT200-A 在单 DAQ 模式下具有可调节的采样点。可调采样点范围从 4816 到 384100,具体取决于用户在 BroadVibra 软件控制界面上的选择。

最佳无线振动传感器 SVT100-A

振动分析软件中的滤波功能

我们有一个令人兴奋的消息要分享:Broadsens的振动分析团队正在努力为流行的振动分析软件BroadVibra添加高通,低通和带通滤波器。BroadVibra软件控制Broadsens的超低功耗无线振动传感器,实时显示传感器数据,从无线网关查询长达1年的传感器数据,并使用FFT分析和自动振动趋势分析等各种工具进行振动分析。

滤波器可以帮助消除振动/加速度信号中不需要的数据和噪声。以下是滤波器功能的初步设计。振动分析软件的过滤能力

以下是机器状态监测和预测性维护的一些参考参数。还提供用于管道泄漏检测的过滤器。注:参数将随着我们工程团队在应用中的研究进展而更新。

高通滤波器

200Hz:中高漏水频率,漏油
500Hz:低速机械<125Hz。轴承和齿轮问题
1000Hz:带齿轮啮合的中速机械(<2000 rpm) <300hz
2000Hz:带齿轮啮合的中速机械(<4000rpm)
<600hz 5000Hz:高速机械

低通滤波器:

40Hz:机器结构平衡
40Hz:油、水管路超低频泄漏

带通滤光片:

60Hz-90Hz:油、水管道低频泄漏
20Hz-150Hz:造纸机
毛毡问题 50Hz-300Hz:一定的结构共振激励,低速机械中齿轮啮合的调制 100Hz-600Hz:中速机械
中的齿轮啮合调制。
500Hz–1kHz:齿轮啮合调制
