超低功耗无线振动温度传感器
Broadsens 超低功耗无线振动传感器体积小、重量轻,并具有业内最高的电池效率。由于 Broadsens 的创新设计,使得其无线振动传感器具有超高性能。 Broadsens 无线振动传感器易于安装、易于使用且功能极其强大,这使它们成为业界最佳的无线振动传感器。 Broadsens 的无线振动传感器包括:
- SVT-A 系列无线振动传感器,可收集三轴原始加速度数据以进行先进的振动分析
- SVT-V 系列无线振动传感器可实时监测振动并发出整体振动值。
- SVT-C 系列无线振动传感器,用于有外接电源的应用
所有 Broadsens 无线振动传感器都集成了高性能加速度传感器和高精度温度传感器。温度传感器的分辨率为 0.01 摄氏度,精度为 +/-0.3 度。振动温度传感器自带校准功能,在工业应用中加速度和温度测量均不需要校准。
用于预测性维护的无线振动传感器
SVT-A系列无线振动传感器包括SVT200-A、SVT300-A和SVT400-A超低功耗传感器。它们自动或手动采集原始加速度和温度数据,是高级振动分析、机器状态监测和预测性维护的理想选择

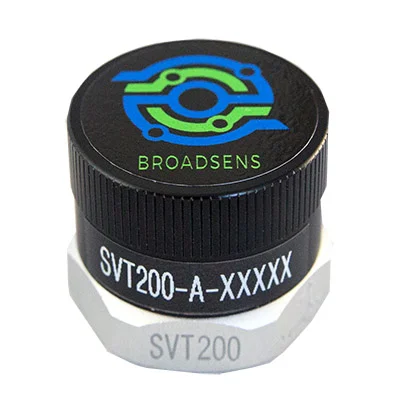

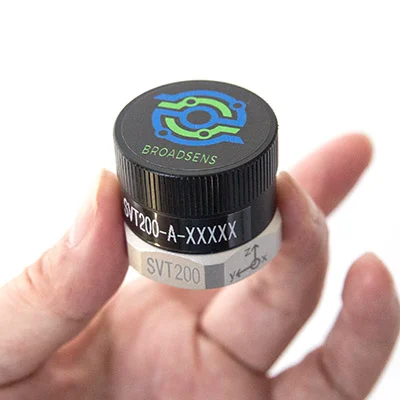

SVT200-A

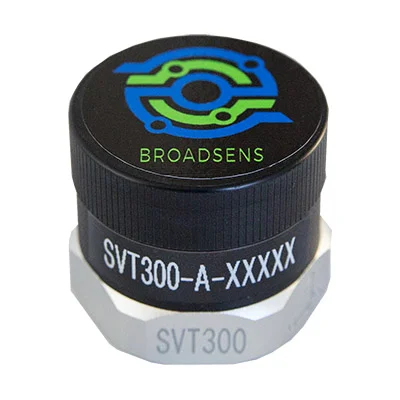

SVT300-A

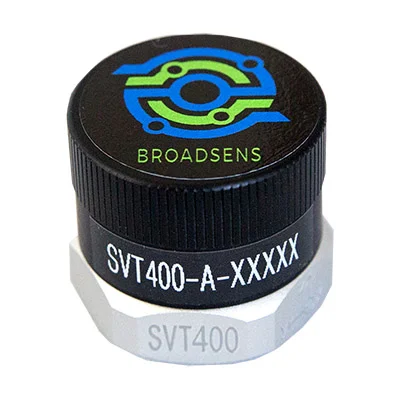

SVT400-A
用于预测性维护的 SVT-A 系列无线振动传感器
SVT200-A、SVT300-A 和 SVT400-A 无线振动传感器最适合用于预测性维护和机器状态监测。它们具有许多高级功能,例如实时数据采集,原始加速度数据传输和实时数据可视化,高级滤波和FFT分析。传感器可以连续半年以上以3Hz/50Hz/100Hz实时连续采集200轴加速度数据,是业内最好的无线振动传感器。SVT-A系列无线振动传感器可分为3多组,同组传感器可同步采集数据。SVT000-A 具有最高的振动灵敏度,SVT200-A 涵盖了 +/-300g 至 +/-2g 的常用加速度范围,具有出色的信噪比,SVT16-A 具有高达 +/-400g 的高加速度范围。它们都提供多种数据采集模式,例如实时模式、批处理模式、单DAQ模式、多数据采集模式、单FFT、实时FFT和触发模式。采样速率可在 64Hz 至 50.25kHz 范围内调节。Broadsens无线振动传感器具有从直流到6kHz的可调F-MAX范围。

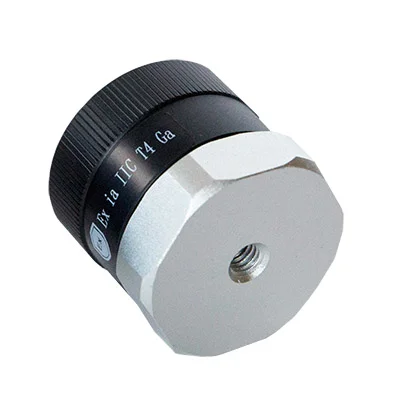

Broadsens无线振动传感器需要与Broadsens的无线网关一起使用。无线网关预装了先进的振动分析软件BroadVibra。SVT-A 系列传感器具有单 M6 安装孔的默认封装。他们还可以使用可选的双螺钉孔安装套件。
参数 | SVT200-A | SVT 300-A | SVT 400-A |
---|---|---|---|
加速度范围 | +/-2g,+/-4G,+/-8g可调 | +/-2g,+/-4G,+/-8g,+/-16g可调 | +/-8g,+/-16g,+/-32g,+/-64g可调 |
加速度采样率 | 50 Hz,200 Hz,400 Hz,800 Hz,1.6kHz,3.2kHz,12.8kHz,25.6kz可调 | ||
加速度分辨率 | 16位 | ||
加速度噪声级 | 0.7mg均方根;130 mg/√Hz密度 | 0.7mg均方根;130mg/√Hz密度 | 1.9 mg均方根;300mg/√Hz密度 |
温度测量范围 | -40-125度 | ||
温度精度 | +/-0.3度,无需校准 | ||
温度测量间隔 | 每5秒进行一次加速度测量 | ||
耗电量 | 空闲:2.2uA;数据采集和传输:<200 uA(50 Hz采样率,实时模式) | ||
电力供应 | 可更换的14250电池,1200 mAh容量,本安型。可长达5年(视使用情况而定) | ||
无线电 | 2.4GHz;300米可视距离。FCC/IC 认证 | ||
大小 | 直径:34毫米;高度:31毫米 | ||
母材和总重量 | 硬质阳极氧化铝合金6061 底座:53g | ||
安装方法 | 磁铁安装;环氧树脂;安装垫(带M6螺丝);螺柱安装(M8至M6) | ||
环境 | 工作温度:-55-85度 防水:IP68(IP69K可选) | ||
防爆等级 | EX ia IIC T4 Ga |
SVT-V 系列无线振动传感器包括 SVT200-V、SVT300-V 和 SVT400-V。它们是真正的实时振动监测传感器,具有业内最快的响应时间。它们是连续振动监测的理想选择,以检测需要立即响应的突发事故。可以参考ISO 10816标准来轻松确定机器状况,即使对于没有太多振动背景的人也是如此。这些测量也可用于基于AI的预测性维护。传感器集成了边缘计算算法,每周 24 天、每天 7 小时连续监控机器。SVT-V 系列无线振动传感器以低频连续采集加速度样本。如果在x,y,z轴中的任何一个轴上发生超过0.1g的振动事件超过330ms,则传感器切换到高速采样率,获取固定数量的样本并计算振动速度RMS(mm/s或inch/s)和加速度RMS(g),测量温度,然后将结果传输到无线网关。如果没有振动事件,传感器仍每 10 秒切换到高速模式,并将结果发送到无线网关。SVT-V 系列传感器的电池在典型的工厂环境中可以使用 3 年以上(大约 12 小时的机器运行时间),然后电池需要更换。

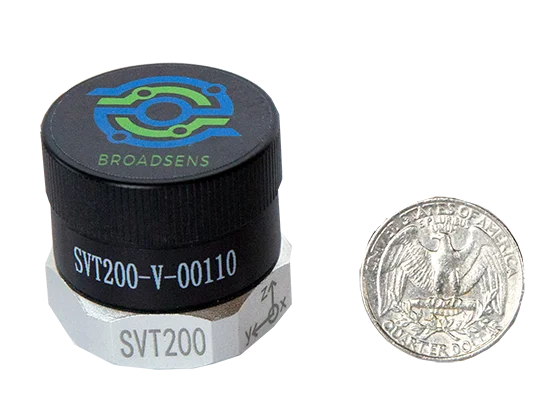

SVT200-V
SVT-V系列实时无线振动传感器需要与Broadsens的无线网关和先进的振动分析软件BroadVibra一起使用。SVT-V 传感器默认使用单个 M6 螺丝孔外壳,可选两个螺钉孔外壳。SVT200-V的加速度范围高达8g;SVT300-V 的加速范围高达 16g,SVT400-V 的加速范围高达 64g。
参数 | SVT200-V | SVT300-V | SVT400-V |
---|---|---|---|
量程 | Up to 8g | Up to 16g | Up to 64g |
加速度范围 | Parameters | SVT200-V | SVT300-V |
加速度采样率 | 低速&6.4kHz采样率根据振动水平动态调整 | 低速&6.4kHz采样率根据振动水平动态调整 | 低速&6.4kHz采样率根据振动水平动态调整 |
温度测量范围 | 40 - 125 摄氏度 | 40 - 125 摄氏度 | 40 - 125 摄氏度 |
振动和温度测量间隔 | 真正的实时连续振动测量 | 真正的实时连续振动测量 | 真正的实时连续振动测量 |
功耗 | 超低功耗设计典型的 3 年电池寿命 | 超低功耗设计典型的 3 年电池寿命 | 超低功耗设计典型的 3 年电池寿命 |
电源 | 可更换 14250 电池,1200mA | 可更换 14250 电池,1200mA | 可更换 14250 电池,1200mA |
无线 | 2.4GHz;在开放空间高达 300m/900ft FCC/IC 批准的 2.4GHz | 2.4GHz;在开放空间高达 300m/900ft FCC/IC 批准的 2.4GHz | 2.4GHz;在开放空间高达 300m/900ft FCC/IC 批准的 2.4GHz |
尺寸 | 直径:34 毫米 | 直径:34 毫米 | 直径:34 毫米 |
高度 | 25 毫米 | 25 毫米 | 25 毫米 |
重量 | 45 克带电池 | 45 克带电池 | 45 克带电池 |
工作环境 | 温度:-55-85 摄氏度。防水性:IP68(IP69K可选) | 温度:-55-85 摄氏度。防水性:IP68(IP69K可选) | 温度:-55-85 摄氏度。防水性:IP68(IP69K可选) |
安装方法 | 环氧树脂;螺丝安装或线安装;用于单个 M6 螺孔外壳的磁铁安装、垫安装或螺柱安装 环氧树脂;螺丝安装或线安装 | 环氧树脂;螺丝安装或线安装;用于单个 M6 螺孔外壳的磁铁安装、垫安装或螺柱安装 环氧树脂;螺丝安装或线安装 | 环氧树脂;螺丝安装或线安装;用于单个 M6 螺孔外壳的磁铁安装、垫安装或螺柱安装 环氧树脂;螺丝安装或线安装 |

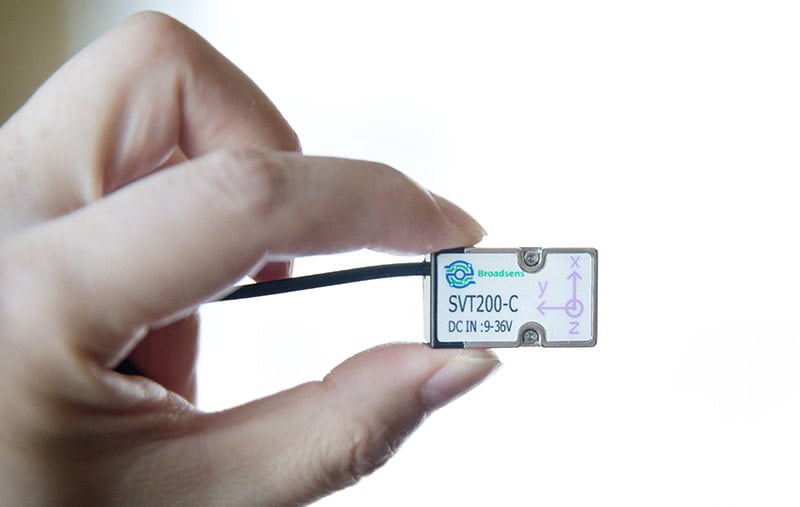

SVT-C 系列无线振动传感器
SVT-C系列无线振动和温度传感器具有业内最小的占地面积。它们使用外部电源(9V-36V dc),因此用户无需担心更换电池。传感器与Broadsens网关无线通信,因此设置快速简便。
SVT-C系列无线振动和温度传感器分为两类:SVT-CA和SVT-CV,分别匹配SVT-A系列传感器和SVT-V系列传感器的功能。
SVT-CA 传感器包括:SVT200-CA、SVT300-CA 和 SVT400-CA;SVT-CV 传感器包括 SVT200-CV、SVT300-CV 和 SVT400-CV。SVT-C传感器的规格与标准传感器相同。例如,SVT200-CA 的规格与 SVT200-A 相同,但电源、尺寸和重量除外。SVT-C 系列传感器不使用电池,而是使用 9V-36V 电源,非常适合主轴机等有电源的应用。
SVT-C系列传感器的外壳由不锈钢和工业塑料制成。SVT-C 传感器的尺寸为 30x18x13 毫米。SVT-C 传感器(包括电源线)的重量为 56 克。电源电缆(同轴)的长度为2.5 米。电缆长度可以定制。SVT-C 系列传感器可以使用环氧树脂或定制安装支架进行安装。

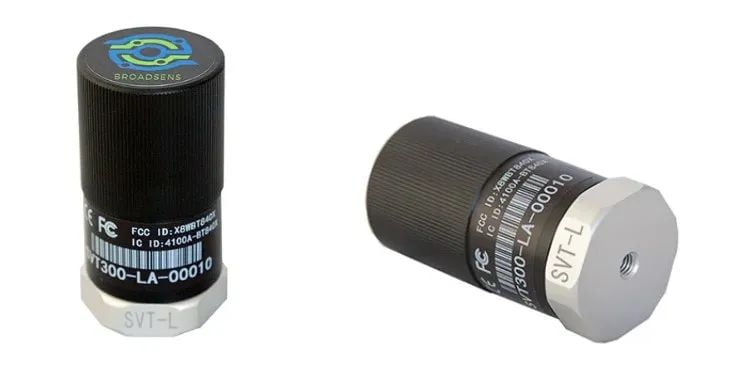

SVT-L系列长距离无线振动传感器
SVT-L系列传感器将标准无线振动和温度传感器的范围扩大了两倍以上。它们是信号差或干扰强的地点的理想选择。传感器的功能与标准传感器完全相同,可以直接更换,无需任何改动。
SVT-L系列传感器具有无与伦比的远距离、高数据速率和电池寿命。通过Broadsens的边缘计算网关,传感器可以达到1公里的距离。用户可以在不影响可靠性或准确性的情况下远距离传输数据。SVT-L系列无线振动传感器与现有Broadsens边缘计算网关无缝集成。
SVT-L传感器包括SVT-LA和SVT-LV子系列,其功能与SVT-A和SVT-V系列传感器相同。SVT-LA子系列包括SVT200-LA、SVT300-LA和SVT400-LA;SVT-LV子系列包括SVT200-LV、SVT300-LV和SVT400-LV。
SVT-L系列传感器包括电池在内的重量为117克。传感器的尺寸为37x71毫米直径x高度。SVT-L系列传感器使用ER18505电池,支持更高的传输功率。传感器通过FCC/IC和CE认证。
Broadsens无线振动传感器的十大优势
- 超低功耗。Broadsens的无线振动传感器具有业内最高的电池效率。空闲电流通常在 2-3 uA 范围内;工作电流(DAQ加数据传输)通常仅在300uA左右。
- 超紧凑。Broadsens的无线振动传感器结构紧凑,尺寸通常不到竞争对手产品的一半,侵入性较小,可以安装在难以到达的位置。
- 高性能。SVT-A 系列振动传感器提供多种数据采集模式。在实时模式、批处理模式、多数据采集和实时FFT模式下无限的数据采集点。在批处理模式、单数据采集、多数据采集、单FFT、实时FFT和触发模式下,FMAX高达10kHz。其他功能包括FFT分析、高级滤波、多种振动参数趋势分析。
- 真正的实时能力。SVT-V系列无线振动传感器连续不间断地测量加速度,是唯一真正实时监控的无线传感器,电池寿命长。竞争对手的传感器只能每隔 90 秒采样一次。
- 实时数据可视化。借助Broadsens的无线网关,所有传感器数据都可以实时可视化,而大多数竞争对手的产品必须下载数据才能看到结果。
- 巨大的数据存储。Broadsens的无线网关具有至少32GB的存储空间。集成的时间序列数据库默认存储半年的数据,可扩展至5年
- 真正的远程监控解决方案。所有传感器都可以远程控制和访问。远程监控为危险场所的人员提供安全保障
- 可扩展性。可轻松扩展到具有数万个无线传感器和数百个网关的超大型工厂
- 无隐藏成本。数据可以通过MQTT协议上传到客户的私有云或服务器。没有昂贵的订阅费或月费
- 安全连接。博森的无线传感器采用AES 128位保护进行加密,以实现安全的OTA更新

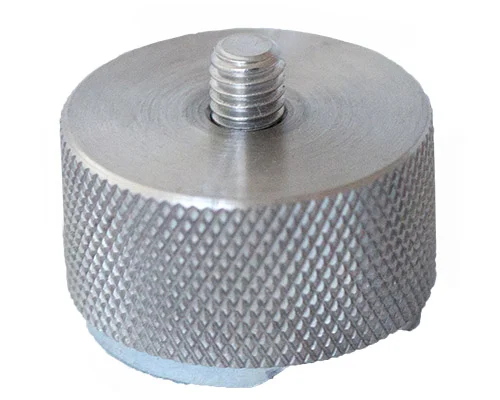

无线振动传感器安装附件

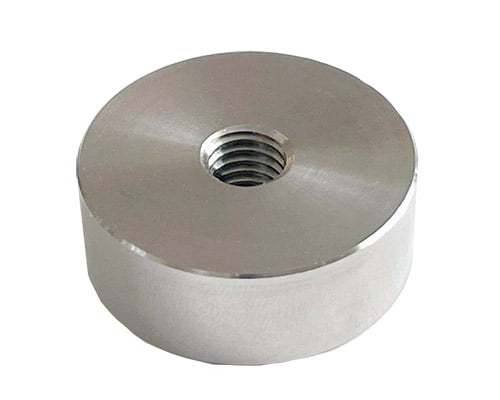

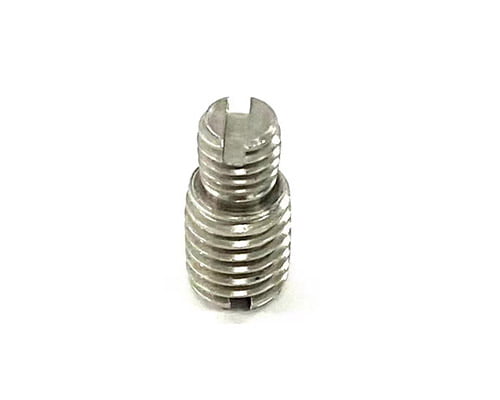

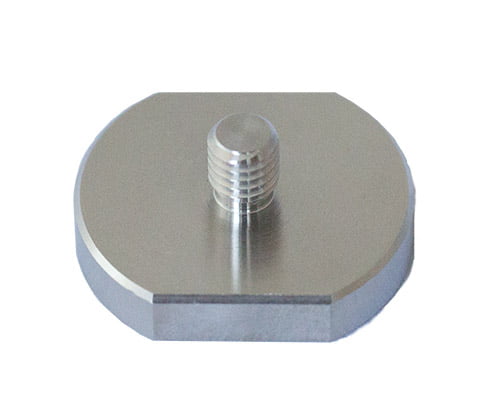

Broadsens无线振动传感器安装附件包括磁吸底座、一体式安装底座、圆形底座和安装螺柱。磁吸底座安装具有H形支架,允许无线振动传感器快速安装在平坦和弯曲区域。安装螺柱提供最可靠的长期安装解决方案。安装底座可以用环氧树脂绑定到结构上,并允许传感器轻松拆卸。
