UT200S多通道超声测厚仪

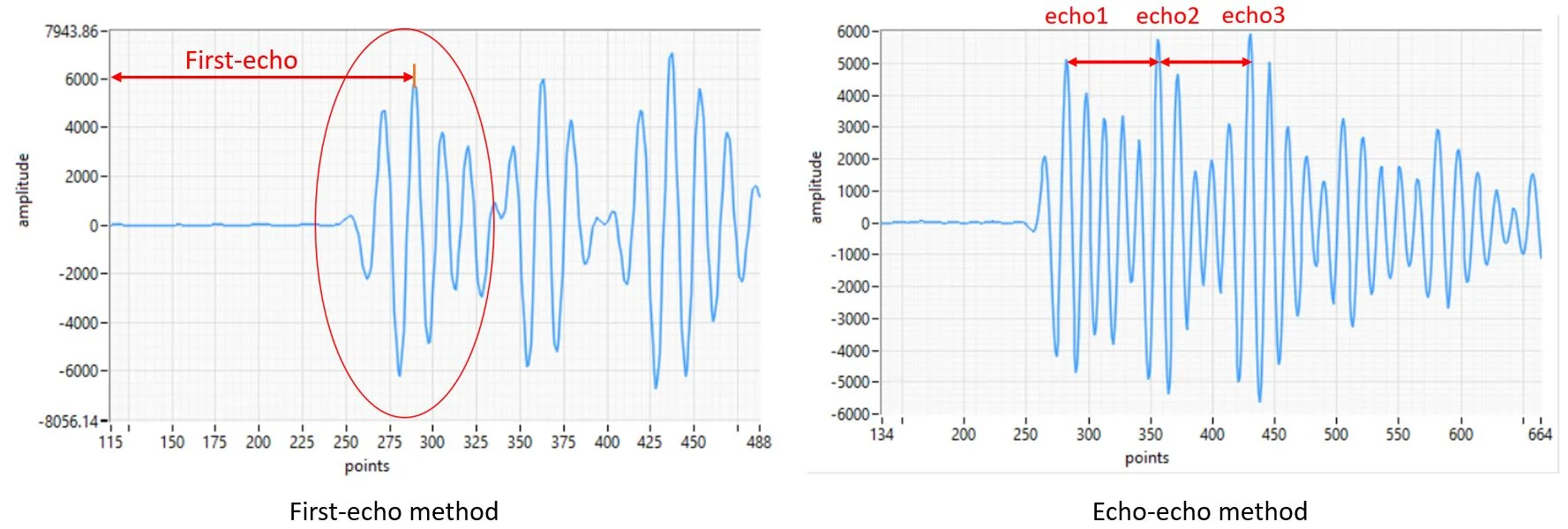

我司提供先进的多通道超声测厚仪器。多通道超声测厚仪UT200S有四个通道,可以并行测量厚度。超声波厚度测量是非侵入式的,可以精确测量结构的厚度。Broadsens的多通道超声测厚仪UT200S是基于机器人检测锅炉管、管道、大型容器、生产线铝板和钢板的理想选择。UT200S还可用于管道腐蚀和厚度损失的在线监测。UT200S支持常见的第一次回波模式(大多数低成本超声测厚仪都使用此模式),高精度回波-回波模式,其中可以通过检查多个回波来忽略结构涂装或涂层。UT200S在回波-回波模式下的精度可以达到0.001mm,经过仔细的校准和对多个回波的平均值。UT200S还支持echo-II测量,在这种情况下,结构被浸没在水下,超声波探头与结构的距离为1mm至5mm。在这种情况下,界面可能会有不需要的大反射,在这种情况下,必须使用echo-II测量算法去除。
多通道
高分辨率
响应快
存储大
OEM板或外壳的选择
UT200S带有OEM板选项或封闭选项。可以连接多个UT200S,为机器人提供并行厚度测量,或对各种结构进行生产线检测。

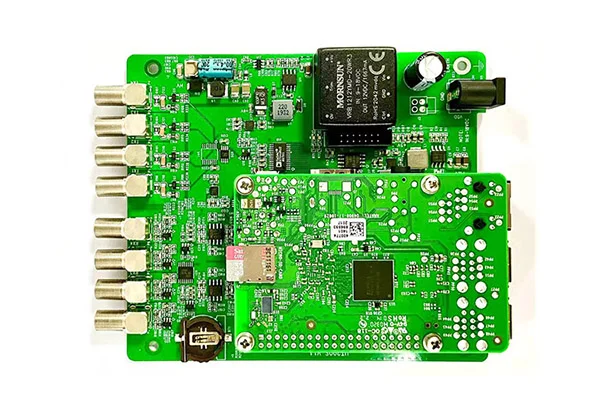

UT200S 裸板
UT200S 带外壳
易于使用的远程控制软件

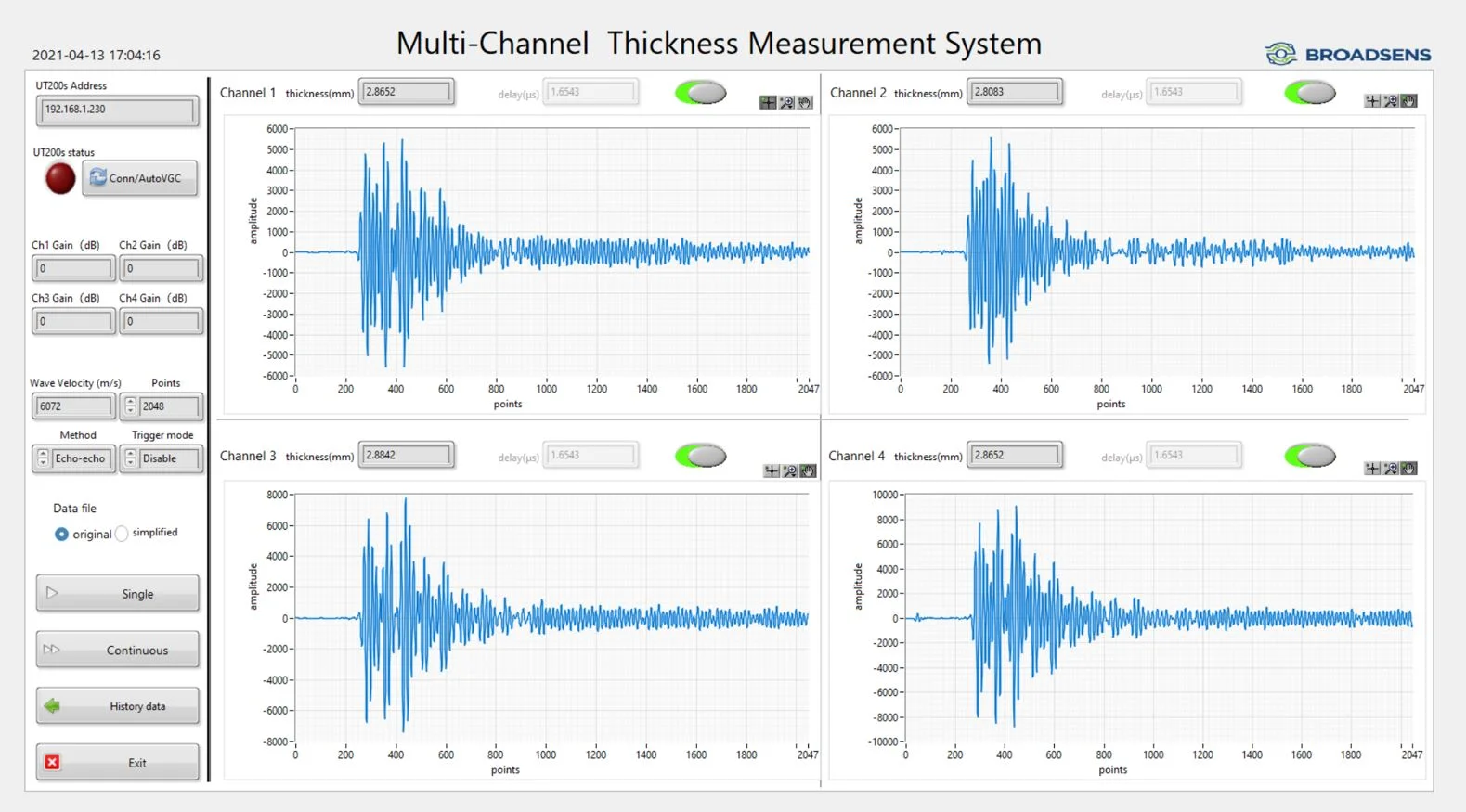

UT200S可以通过BroadMTM软件通过网络接口进行远程控制。BroadMTM软件通过网络接口(有线或无线)控制超声测厚仪。每个通道的增益可以手动单独配置。每个通道都可以打开和关闭。波速可以手动调节。使用首次回波模式时,还可以配置探头延迟。数据文件可以传输到控制PC进行查看和分析。数据可以轻松导出。还可以查看历史数据和波形。信号可以放大/缩小以检查模式。UT200S还可用于通过检查响应信号来检查结构。借助波形分析,可以轻松检测焊接缺陷、焊点缺陷、螺钉断裂和螺母。
BroadMTM软件还具有分析窗口的功能,用户可以在其中定义感兴趣的分析,说明超声响应的点和终点。此功能对于水下测量或其他复杂应用特别有用。使用分析窗口,用户可以通过在非相关材料的响应之外设置分析窗口来忽略材料的某些层。
UT200S 通过 TCP/IP 网络接口进行控制。多个UT200S可以组合在一起,提供以下多通道超声测厚仪:
4通道、8通道、12个通道、16个通道、20个频道、24 通道
UT200S 规格
• 通道数:默认为 4。多个UT200S可以分组以支持多达24个通道
• 频率:5 MHz
• 范围:典型值2mm - 150mm(可扩展至250mm)
• 超声波速度:1,000-9,999m/s
• 分辨率:0.001 mm
• 测量模式:首次反射;回声-回声;echo-II
• 数据存储:32GB 标准 SD 卡
• 实时波形显示功能
• 波形下载能力
• 支持回波-回波方式穿透保护漆
• 接口:以太网 UDP 协议
• 电源:隔离以实现高性能。输入电压:9-18V DC;110v/220v AC,带电源适配器
• 功耗:0.8A @12V
• OEM 板尺寸:122 x 106 x 29 mm
• 可选外壳
• 工作温度:-30 - 65 摄氏度
• 工作湿度:10%-90% RH
