SVT-A系列无线振动传感器增加触发模式

Broadsens的SVT-A系列超低功耗无线振动和温度传感器增加了新的高级触发模式。这种高级触发模式具有 3,120 字节的大预触发缓冲区,允许传感器在所有 x、y 和 z 轴上捕获 520 个 16 位预触发样本。触发模式的采样率可由用户在 400Hz 至 25.6kHz 范围内调节,三轴采样点可从 2,048 到 16,384 可调。先进的触发模式进一步巩固了Broadsens作为业内最佳无线振动传感器供应商之一的地位。

触发模式适用于所有博森的SVT-A系列无线振动传感器SVT200-A、SVT300-A和SVT400-A。

在触发模式下使用SVT300-A无线振动传感器监控系统

触发模式对于捕获关键事件和忽略常规振动特别有用。触发模式通过其慷慨的预触发缓冲区非常有效地捕获冲击事件。

在输送机系统振动状态监测和预测性维护的应用中,四个 SVT0-A 传感器的阈值水平定义为 5.300g。当传感器x、y或z轴处加速度水平的绝对值超过0.5g时,传感器将标记振动事件,保存多达520个预触发样本,并继续捕获振动事件,直到收集到指定的样本。触发电平可在0.1g至25.5g之间调节。如果电机不旋转,则传感器以指定的采样率在循环缓冲区中连续捕获数据。在此应用中,使用3.2kHz采样速率。

可以在同一组中设置多个 SVT300-A 无线振动和温度传感器,以捕获关键事件。在上述输送机系统监控中,传感器 S1、S2、S3 和 S4 正在等待触发事件。当电机旋转且振动水平超过0.5g时,传感器会记录16,384个样本数据,并将数据发送到Broadsens的无线网关BroadVibra软件实时显示振动曲线。振动曲线也可以在FFT分析页面中查看和分析。传感器 S1 (id 12) 的时间波形如下图所示:

触发模式时域波形

触发模式可以通过网关中的BroadVibra软件与Broadsens的高级计时器一起使用。该时间允许用户设置连续DAQ或周期性DAQ。计时器还允许用户指定开始获取数据的日期和时间。例如,用户可以设置计时器以从周一到周六以及从上午 9 点到下午 6 点获取数据。然后可以为同一组中的传感器添加定期DAQ,以连续监控触发事件。DAQ 周期可以设置为 5 分钟,DAQ 持续时间可以设置为 5 分钟。然后系统可以不间断地监控触发事件。



Modbus支持无线振动和温度传感器

Broadsens真正的实时无线振动和温度传感器系统现在支持Modbus TCP。SVT200-V、SVT300-V 和 SVT400-V 是唯一一款真正的实时无线振动和温度传感器,在典型使用中电池寿命为四年或更长时间。这些传感器是制造业、土木结构、压缩机、火车和重型机械、采矿、食品加工、化工和许多其他需要连续监测的应用的理想选择。这些实时无线振动和温度传感器的即时响应确保了关键机器和结构的安全运行。

用于重型机械监控的无线振动和温度传感器

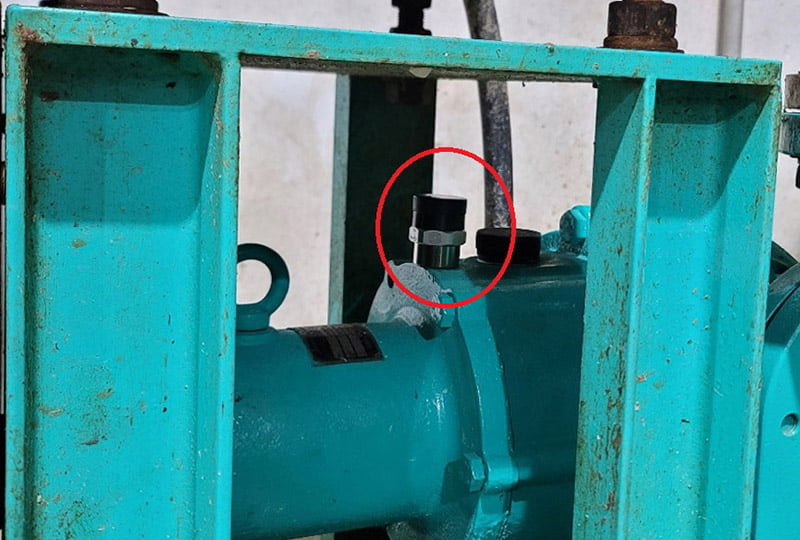

重型机器状态监测

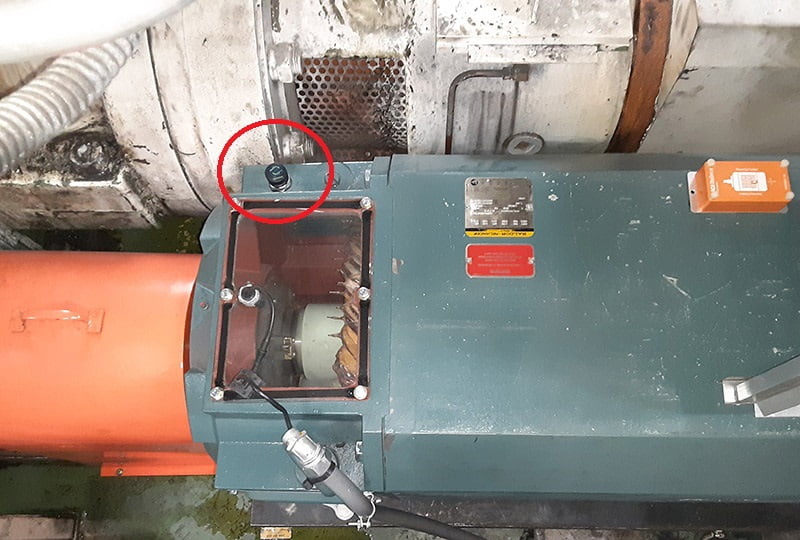

基于无线振动传感器的交流电机预知性维护

使用无线振动传感器进行预测性维护

新的Modbus TCP接口允许支持Modbus TCP协议的机器和PLC读取振动和温度传感器数据。传感器采用创新的动态采样设计,可连续采样x、y和z轴加速度,如果任何轴加速度超过6.4g超过0ms,则立即切换到1.330kHz采样率。传感器采集固定数量的样本,计算速度RMS和加速度RMS值,并将结果和温度发送到无线网关BroadVibra软件安装在网关上,可以根据用户的请求添加Modbus TCP节点。激活后,用户可以通过Modbus TCP接口读取振动和温度值。

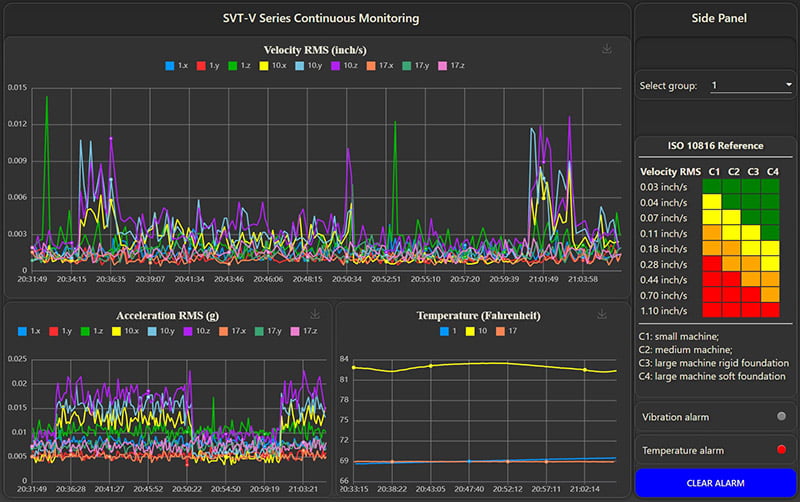

来自SVT-V传感器的连续实时振动数据

来自实时SVT-V系列无线振动传感器的实时数据

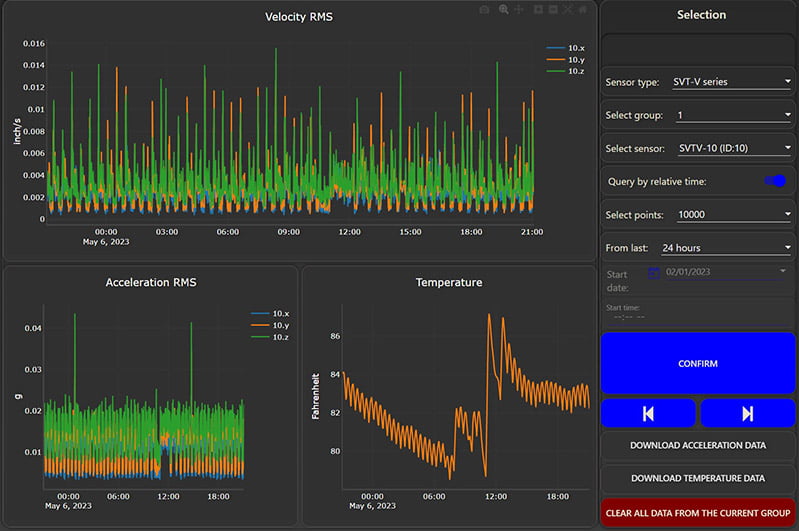

无线振动传感器24小时历史数据回顾

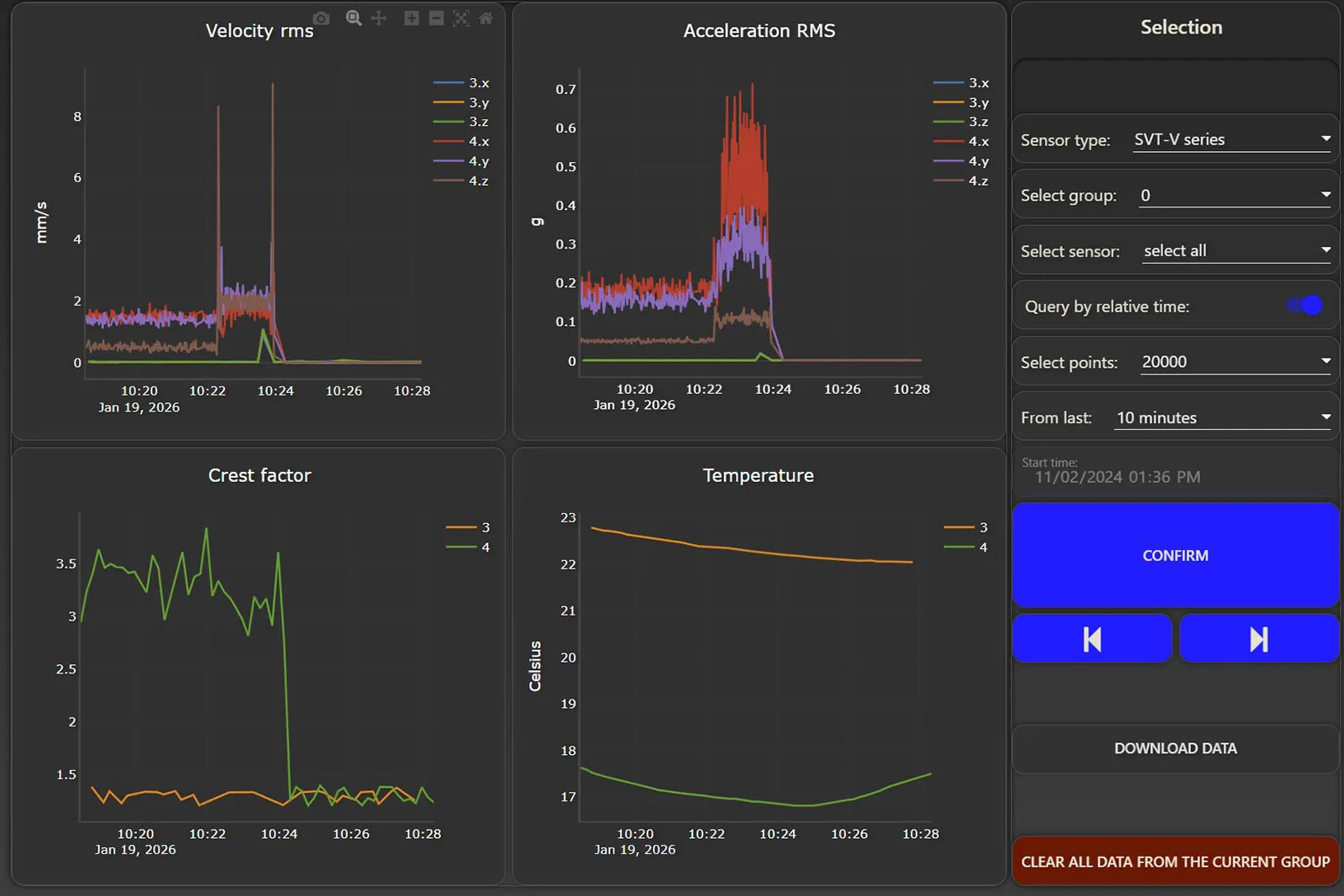

振动数据的历史数据回顾

每个 SVT-V 系列传感器的数据和信息包括:时间戳、传感器 ID、传感器组、MAC 地址、RSSI、电池电量、固件版本、x、y 和 z 轴的振动速度 RMS、x、y 和 z 轴的加速度 RMS 以及温度测量。时间戳包括年、月、日、时、分、秒,占用6个寄存器。

Broadsens网关的默认Modbus TCP端口为10502。端口可以修改为“502”或网关上的任何可用端口。请联系Broadsens获取有关如何更改Modbus端口的Modbus指南。

IP69K等级的无线振动和温度传感器

Broadsens的超低功耗无线振动和温度传感器现在具有IP69K防水和防尘选项。IP69K 防护等级意味着设备可以承受高压、高温射流的密集清洁。IP69K 产品非常适合以卫生为主要关注点的行业,例如食品加工和制药应用。Broadsens的无线振动和温度传感器已用于制药和食品行业的预测性维护和状态监测。在以下应用中,SVT200-A无线振动和温度传感器用于食品加工,以监控生产线的完整性。

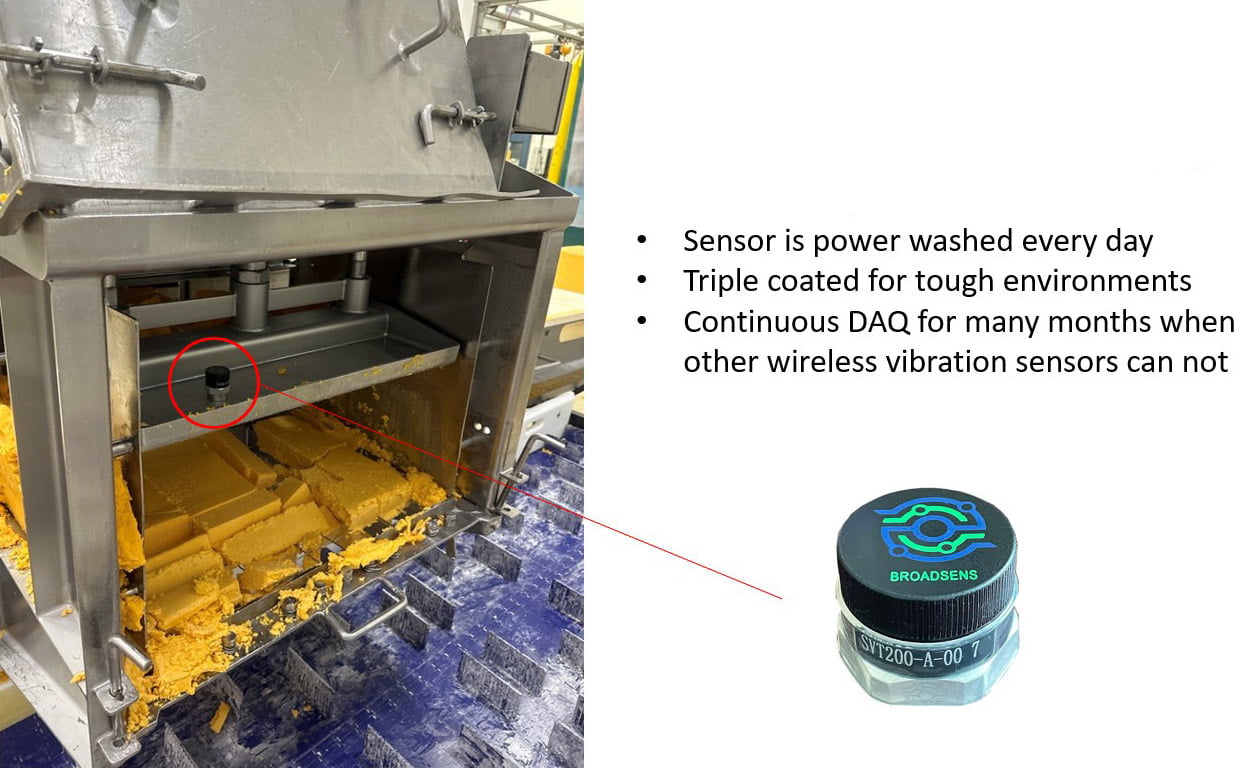

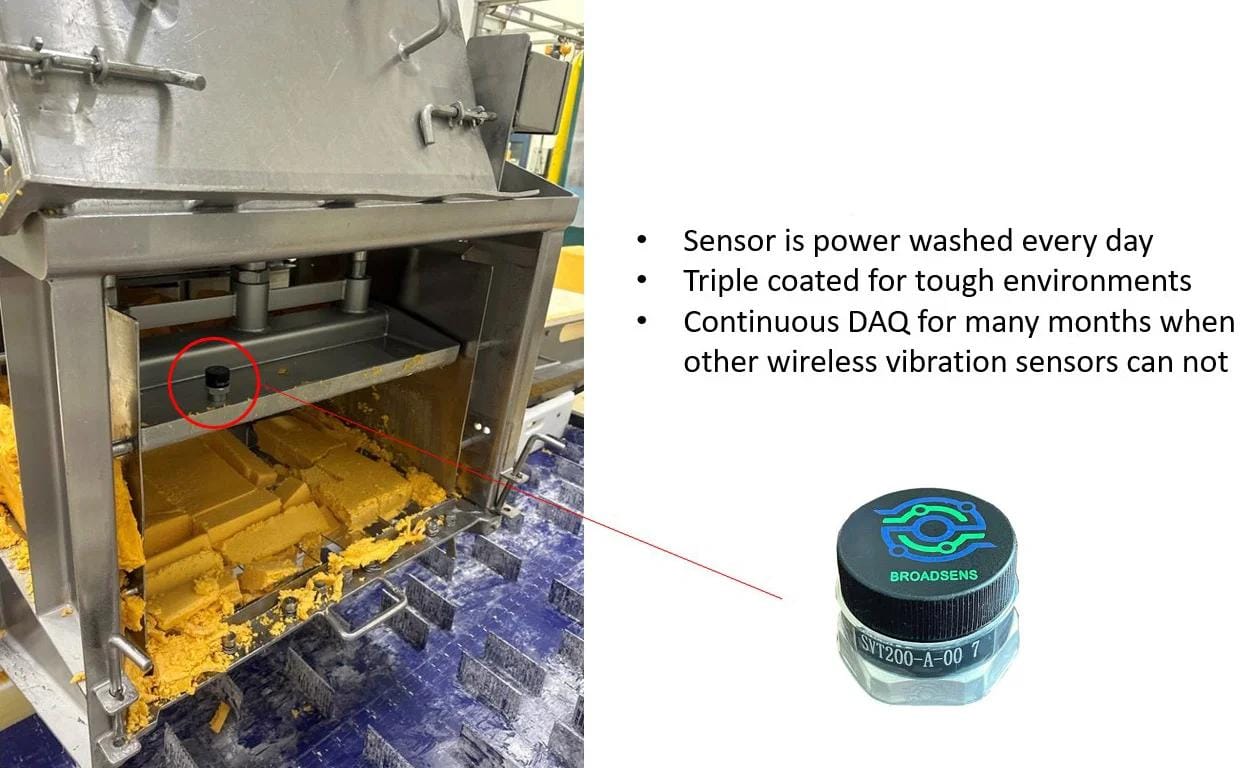

图中,SVT200-A无线振动和温度传感器用于食品加工行业。传感器从内到外有三层涂层。电路板和电池涂有耐高温和耐化学腐蚀的硅胶。然后使用特氟龙胶带缠绕内部以进一步保护。传感器螺纹采用抗振防水螺纹锁处理。然后将有机硅涂层再次涂覆在传感器的外部。最后,使用透明的水级管,以防止意外损坏防水线。这些材料是食品级安全的。传感器每天用高压喷射进行强力清洗,因此IP69K是此应用的必备条件。

博森的SVT-A和SVT-V传感器可以不间断地连续监控生产线。与Broadsens的边缘计算无线网关配合使用,可以在短时间内收集数GB的生产数据,用于预测性维护目的。无线网关具有较大的存储空间(默认为64GB),允许边缘计算并节省将数据发送到远程站点的带宽。



IP69K等级的无线振动和温度传感器

IP69K 防护等级外壳可提供给所有 SVT-A 和 SVT-V 系列传感器。凭借IP69K等级,业界最佳的无线振动和温度传感器系统可以帮助行业提高效率并减少机器停机时间。

无线温度传感器SVT200-T测量触点温度

超低功耗无线温度 SVT200-T 测量接触表面温度。市场上大多数无线温度传感器只能测量环境温度。得益于Broadsens的创新设计,SVT200-T 的温度传感器 IC 的加热垫位于传感器的底部。SVT200-T 的底部由导热金属制成,可将热量传递到传感器的测量区域。为了更准确地测量接触面温度,用户应将 SVT200-T 的顶部靠近测量区域。金属底座的侧壁有垂直螺纹。移除温度传感器区域上的螺纹,以便用户可以快速识别顶部(图1)。最好将测量区域布置在靠近传感器位置的位置,以便更准确地测量接触面温度(图 2)。

无线温度传感器SVT200-T测量点

图1所示 去除螺纹区域显示温度测量点

Wireless temperature sensor SVT200-T measurement area

图2所示 推荐的接触表面测量面积

无线温度传感器SVT200-T在测量频率方面具有业界最佳的电池效率。它每 15 秒测量一次接触表面温度,而其他传感器的频率为 1 分钟到几小时。这使得 SVT200-T 成为业内最好的无线温度传感器之一。SVT200-T现已发售,可从Broadsens或其全球分销商处订购。

无线网关软件增强功能

Broadsens的无线网关软件BroadVibra得到了新的改进。软件新版本是2.7.0,它提供了以下新功能:

  1. 多组支持实时无线振动和温度传感器 SVT200-V、SVT300-V 和 SVT400-V。在版本 2.7.0 之前,每个网关仅支持一组 SVT-V 系列传感器。多组功能允许至少 30 个 SVT-V 系列传感器连接到网关并实时发送整体振动测量值。
  2. 支持新型微型无线温度传感器 SVT200-T。SVT200-T 是适用于工业应用的最佳无线温度传感器之一,具有宽温度范围、最短的测量间隔和最长的电池寿命之一。新软件允许每个网关支持多达 100 个 SVT200-T 传感器
  3. 优化实时振动数据显示的内存使用,并能够隐藏传感器类型的信息表。

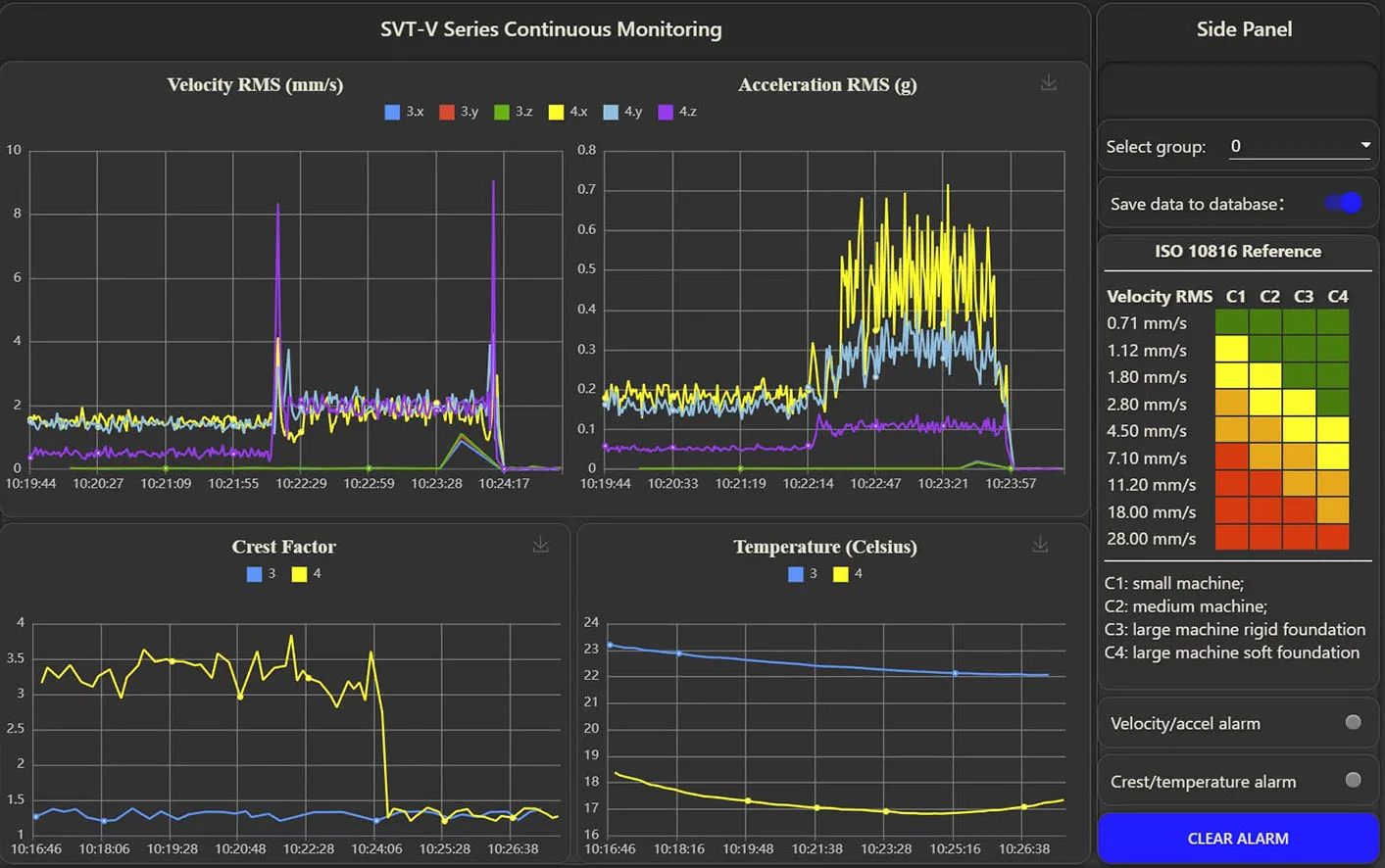

Realtime wireless vibration sensors data live view

有 256 组可用于 SVT-V 系列传感器。对于非常大规模的应用,组数可以扩展到65535。可以实时观察每组的实时无线振动数据。多个传感器属于同一组。因此,用户可以在同一组中安装多个SVT-V系列传感器,以监控大型机器的状况。

传感器数据保存在网关内的时间序列数据库中。每个组的数据可以一起查看。用户还可以选择单个传感器的数据进行查看。通过“前进”和“后退”按钮,用户可以随时查看机器的状况。SVT200-V、SVT300-V 和 SVT400-V 的真正实时振动监测能力使其成为机器状态监测和预测分析的理想选择。

用户还可以将同一组中的传感器安装到不同的机器上。

新软件可以通过Broadsens的技术支持获得。BroadVibra软件可以通过简单的一键上传进行更新。
